Oops: Korrekturen und Nachträge zu Ausgabe 6/2021
Seite 21:
Im Lageplan der Frequenzweiche für das Projekt “Audimax Bookshelf AMT” ist R4 als ein
langer Widerstand mit den gleichen Maßen wie R6 eingezeichnet. R5 ist dort als Widerstand mit geringerer Länge eingezeichnet, mit den Maßen wie z.B. R2. Das pricht für Belastbarkeiten von 10 W bei R4 und 5 W bei R5.
In der Bauteilliste auf der gleichen Seite ist R4 aber mit 5 W und R5 mit 10 W angegeben; demzufolge wäre R4 der kurze und R5 der lange Widerstand. Laut Schaltplan sind die Widerstände korrekt beschriftet
, das spricht dafür, dass beim Anfertigen des Lageplans die dimensionen der Widerstände vertauscht wurden. Oder sind eventuell dorch die Beschriftungen im Lageplan falsch?

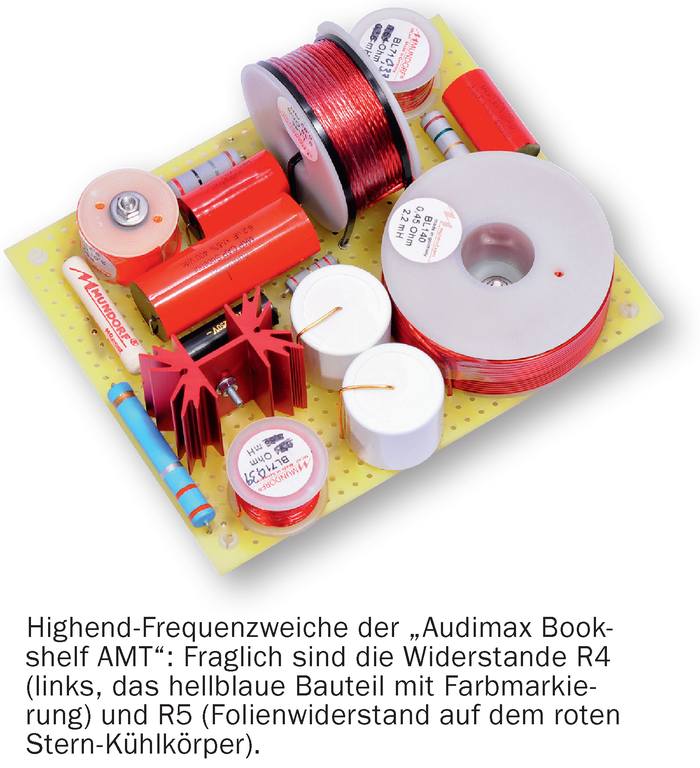

Der Lageplan ist auf der Basis der Highend-Version der Frequenzweiche entstanden. Hier kommt für R5 ein MResist Ultra zum Einsatz (auf dem Foto mit rotem Kühlkörper), und den hat unser Mitarbeiter als
“kleinen” Widerstand eingezeichnet, den Kühlkörper also weggelassen - dafür gabe es schlicht keinen Eintrag in der Vorlagen-Bibliothek. R4 ist mit fünf Watt bereits reichlich dimensioniert. Dennoch haben wir
einen Zehn-Watt-Widerstand eingebaut; fünf Watt waren nicht vorrätig. Und so ist es dann in den Lageplan auch eingezeichnet worden. Also ist die Liste der Bauteile schon ok.
 |
 |
|
|
